Sisteme multicanal de redare incetinita si reluare (Slow-motion /Replay)

Hydra livreaza echipamentele 3Play la comanda.

Daca aveti intrebari despre aceste produse - click aici

Gama 3Play® de echipamente multicanal de redare incetinita si reluare ("Slow-motion /Replay”) pentru transmisiuni sportive in direct are in spate o traditie de peste 15 ani, fiind echipamente performante si in acelasi timp usor de operat.

Echipamentele 3Play® au o tehnologie moderna si matura care s-a dezvoltat permanent ingloband noi caracteristici si functii dorite de operatorii sistemelor de Replay din intreaga lume.

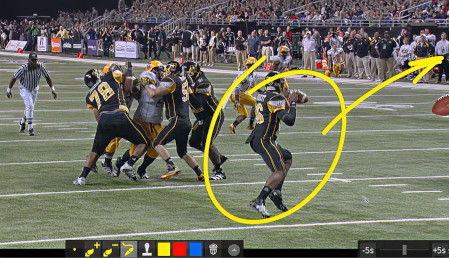

Sistemele 3Play® au introdus pentru prima data tehnologia Telestrator care permite operatorilor sa deseneze si sa faca adnotatii direct peste imaginile video din transmisiunea in direct, disponibila ca un canal de grafica independent.

Fiind bazate pe tehnologii software moderne (cu un nucleu de procesare NDI), acestea permit integrarea nativa cu sistemele de productie Tricaster avand flexibilitate si versatilitate in interconectare si cu alte echipamente care utilizeaza o infrastructura IP NDI, indiferent de rezolutia semnalelor video utilizate. Desigur, pentru infrastructuri clasice, exista si conectivitate de tip SDI.

Ca orice sistem de Replay, echipamentele 3Play® dispun de panouri de control fizie (hardware) specifice controlului in acest tip de aplicatii.

Intrari externe multi-camera
Echipamentele 3Play® dispun de intrari video externe ce permit utilizarea camerelor video care capteaza diferite unghiuri in timpul desfasurarii transmisiunilor sportive.
- fiecare din intrarile externe are propriul canal de inregistrare
- se asigura previzionarea tuturor unghiurilor de filmare in timpul inregistrarii si redarii video
3Play® ofera flexibilitate maxima in utilizarea intrarilor:
- orice sursa IP din reteaua NDI devine disponibila pentru inregistrare si Replay
- orice sursa SDI aplicata la intrarea lui 3Play® este automat duplicata si in NDI astfel ca sursele locale ale lui 3Play® devin disponibile oriunde in reteaua NDI
Intrarile sunt sincronizate la nivel de timecode asigurand astfel fluenta la comutarea unghiurilor de camera pe durata unei reluari. Pentru intrari mai sunt posibile:
- procesare video de tip Procamp, ajustare temperatura de culoare (pentru fiecare intrare in parte)
- procesare primara audio (Gain, Delay) pentru fiecare sursa audio in parte

Canale independente de Replay cu viteza variabila
Sistemele 3Play® dispun de 2 canale independente de Replay cu viteza de redare in timp real, cu viteza mare sau cu incetinitorul, folosindu-se operarea presetata sau manuala si utilizand semnale provenite de la camere SD, HD sau UHD (inclusiv HDR).  Sesiunea de lucru a canalelor de Replay poate fi SD, HD sau UHD (cu sau fara HDR).

3Play® realizeaza captura continua si sincronizata a 8 unghiuri simultane ale camerei. Canalele de inregistrare utilizeaza capacitatea de stocare locala.

Modurile de operare ale celor 2 canale de Replay depind de continutul care se doreste a fi afisat la iesirea de program:
- mod de lucru Live – semnalul video de la intrarile de camera ajunge pe iesirea de program (cu sau fara grafica, in functie de necesitatile productiei)
- mod de lucru Clip List - este cel mai utilizat intr-un sistem de Replay. In acest mod de lucru se redau reluarile evenimentelor pe care operatorul le creeaza in timp real
- mod de lucru Playlist – se foloseste pentru a reda selectii si fragmente de clipuri din joc grupate impreuna pentru a putea fi redate unul dupa altul in timpul pauzelor de joc sau la sfarsitul evenimentului. Playlist-ul poate contine materiale de reclama sau promovare (care au fost importate in prealabil in sistem)
- mod de lucru Delayed – in care semnalele de la intrare sunt intarziate cu o valoare precisa de timp. Atunci cand este necesar se poate face trecerea in modul de lucru Live printr-o simpla apasare de buton pe panoul de control

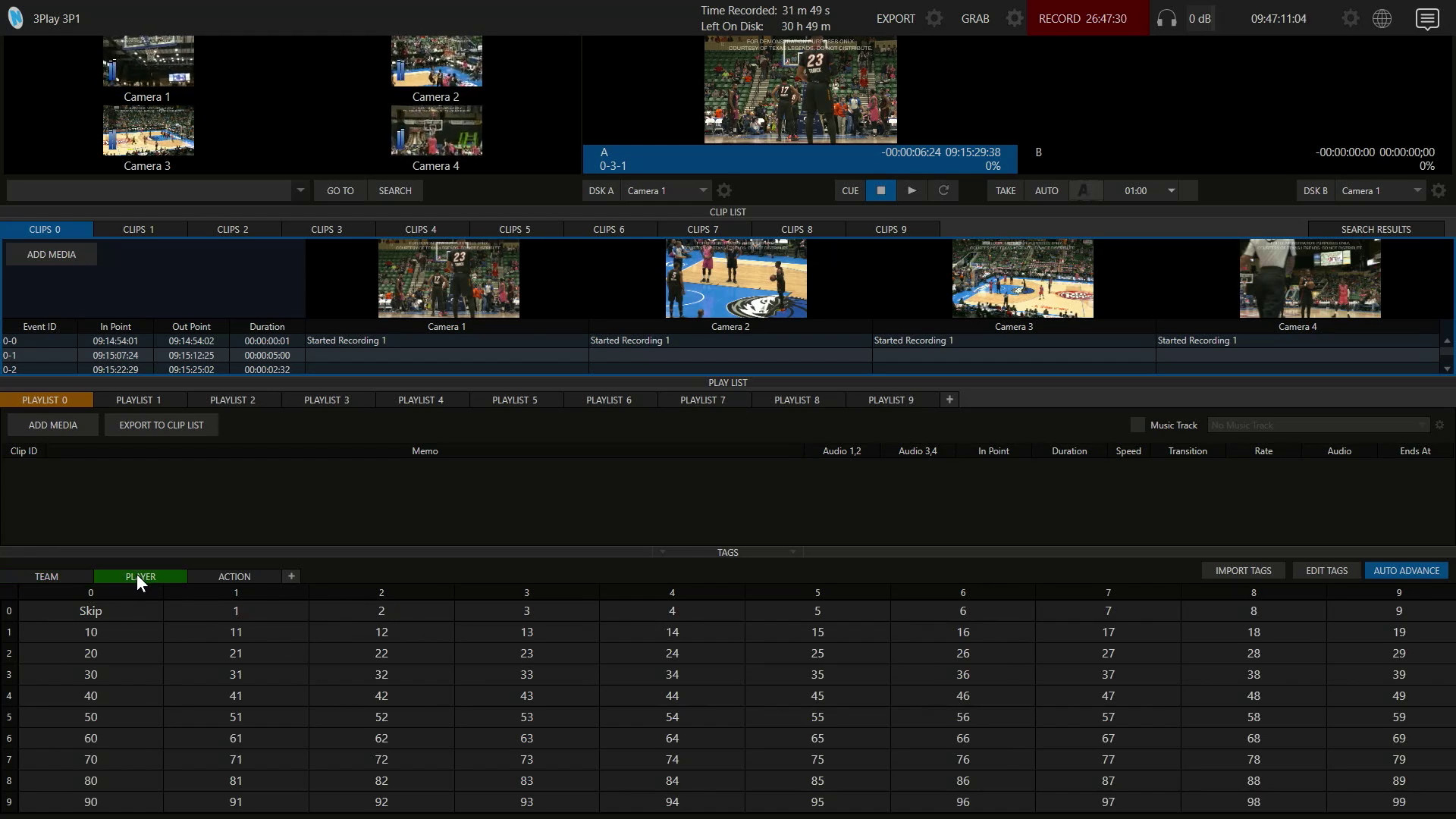

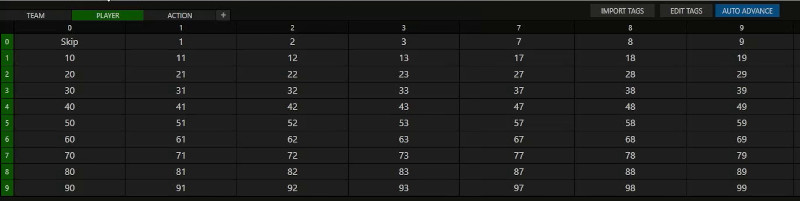

3Play® include un sistem de etichetare (Tagging) eficient pentru a permite evidenta evenimentelor de joc (ex: numar de pase, numar de numar de goluri per jucator si per echipa, etc.).
Se pot crea oricate Tag-uri este necesar in timpul productiei. De asemeni exista si un sistem de cautare rapida a Tag-urilor introduse in sistem pentru a accesa rapid sectiunea de material care se doreste a fi redata.

DSK (Downstream Keyer) pentru afisare surse externe sau grafica Telestrator
Fiecare canal de Replay dispune de un etaj Downstream Keyer care poate afisa o sursa video externa sau o grafica/animatie care poate fi pozitionata si scalata pe iesirea de program. DSK-ul efectueaza in acelasi timp operatia de Croma Key pentru elementele grafice.

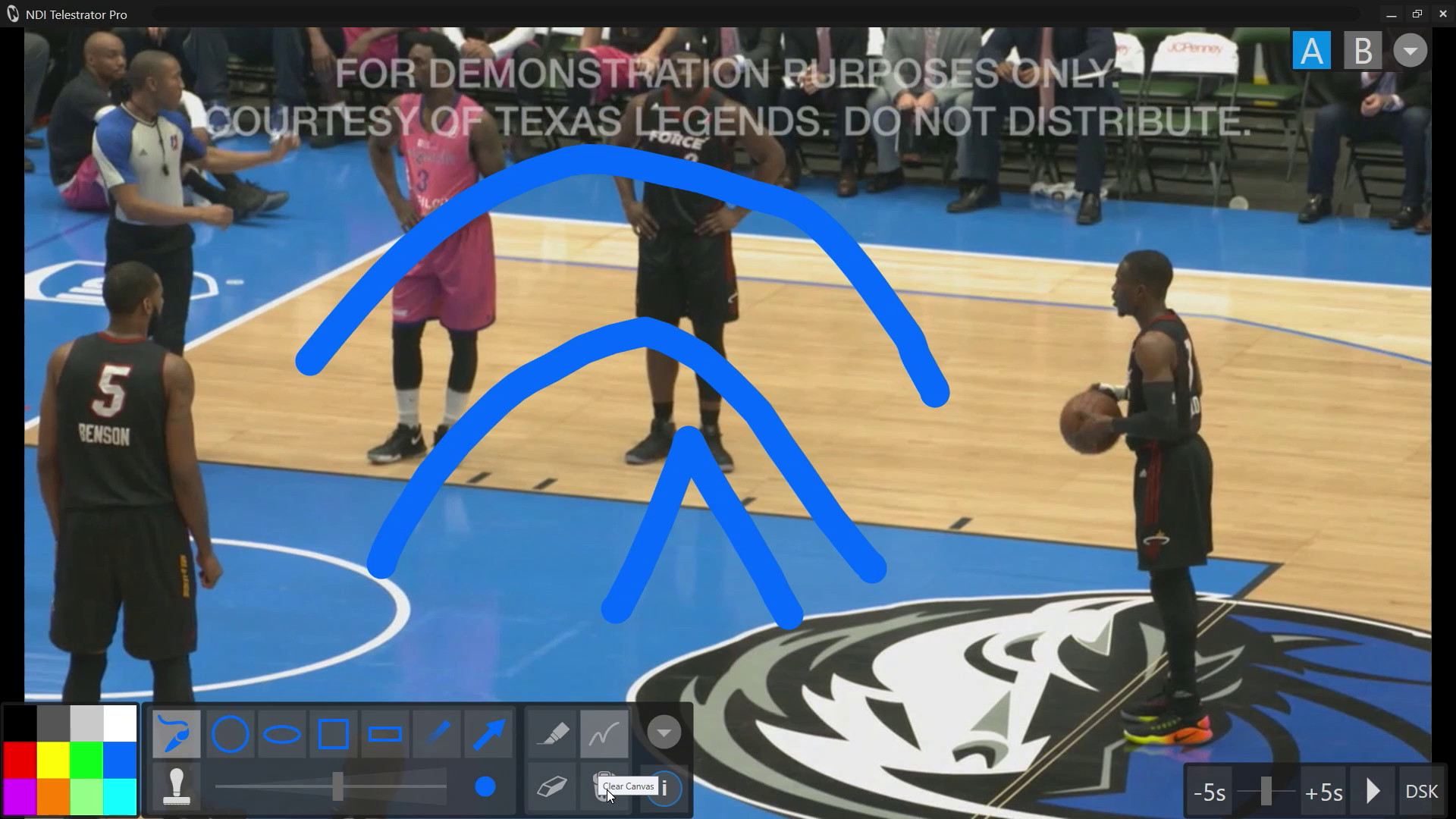

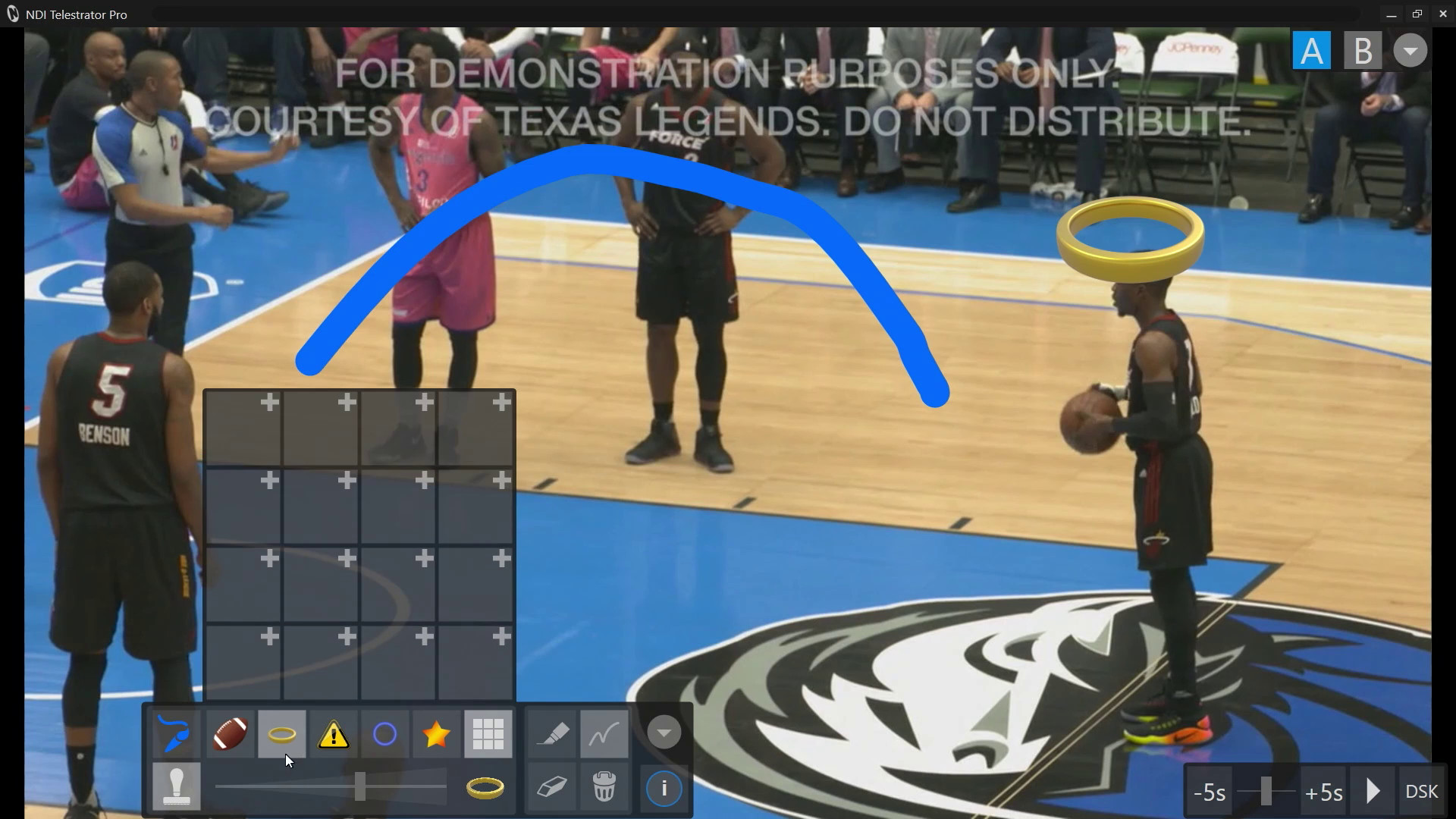

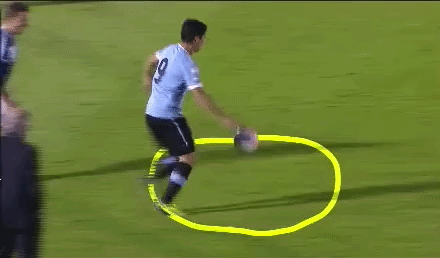

Tot DSK-ul este folosit pentru a afisa grafica de tip Telestrator care permite operatorului sa deseneze si sa adnoteze direct peste programul live.
Fiecare canal de Replay (din cele 2 canale cu care este echipant 3Play®) are propriul canal de Telestrator. Grafica desenata pe Telestrator se poate afisa direct peste iesirea de program utilizand etajul de DSK. Mai mult decat atat, canalul de Telestrator este disponibil distinct ca semnal IP NDI care poate fi utilizat oriunde in reteaua NDI.

Elemente vizuale de inalta calitate
Prin utilizarea de tranzitii in timp real, 3D video warping, transformari de imagini sau tranzitii animate (utilizand aplicatia inclusa Animation Store Creator) se adauga valoare productiei realizate in direct.

Evidentierea fazelor importante de pe parcursul transmisiei sportive si crearea de noi clipuri pentru promovare
Utilizand capabilitatile lui 3Play® se pot crea pe perioada pauzei sau dupa incheierea evenimentului sportiv mai multe colaje utilizand inregistrarile din fiecare unghi ale evenimentului live si folosind tot ce aveti la dispozitie pentru a produce recenzii saptamanale, emisiuni pentru antrenori, materiale de promovare a evenimentelor desfasurate.

Integrare cu platformele de socializare
Sistemul permite distribuirea de momente importante si capturi de ecran in timp real direct pe conturile de socializare, fara a parasi modul de lucru live, impreuna cu comentarii si hashtag-uri pentru a oferi actualizari instantanee.

Capabilitati multimedia integrate
Sistemul permite incarcarea, stocarea si redarea de materiale video in bucla, grafica animata, titluri, imagini si animatii pentru reluare si redare instantanee. Importul de fisiere audio, melodii si efecte sonore poate fi folosit pentru realizarea de colaje, adaugand mai multa stralucire si impact dramatic reluarilor si momentelor importante pentru ca fanii sa retraiasca jocul.

Capabilitati de post-productie
Dupa terminarea evenimentului sportiv, materialele si playlist-urile pot fi transcodate in formatele necesare si trimise automat catre platforme de socializare sau salvate pe sistemul de stocare local pentru o utilizare ulterioara.

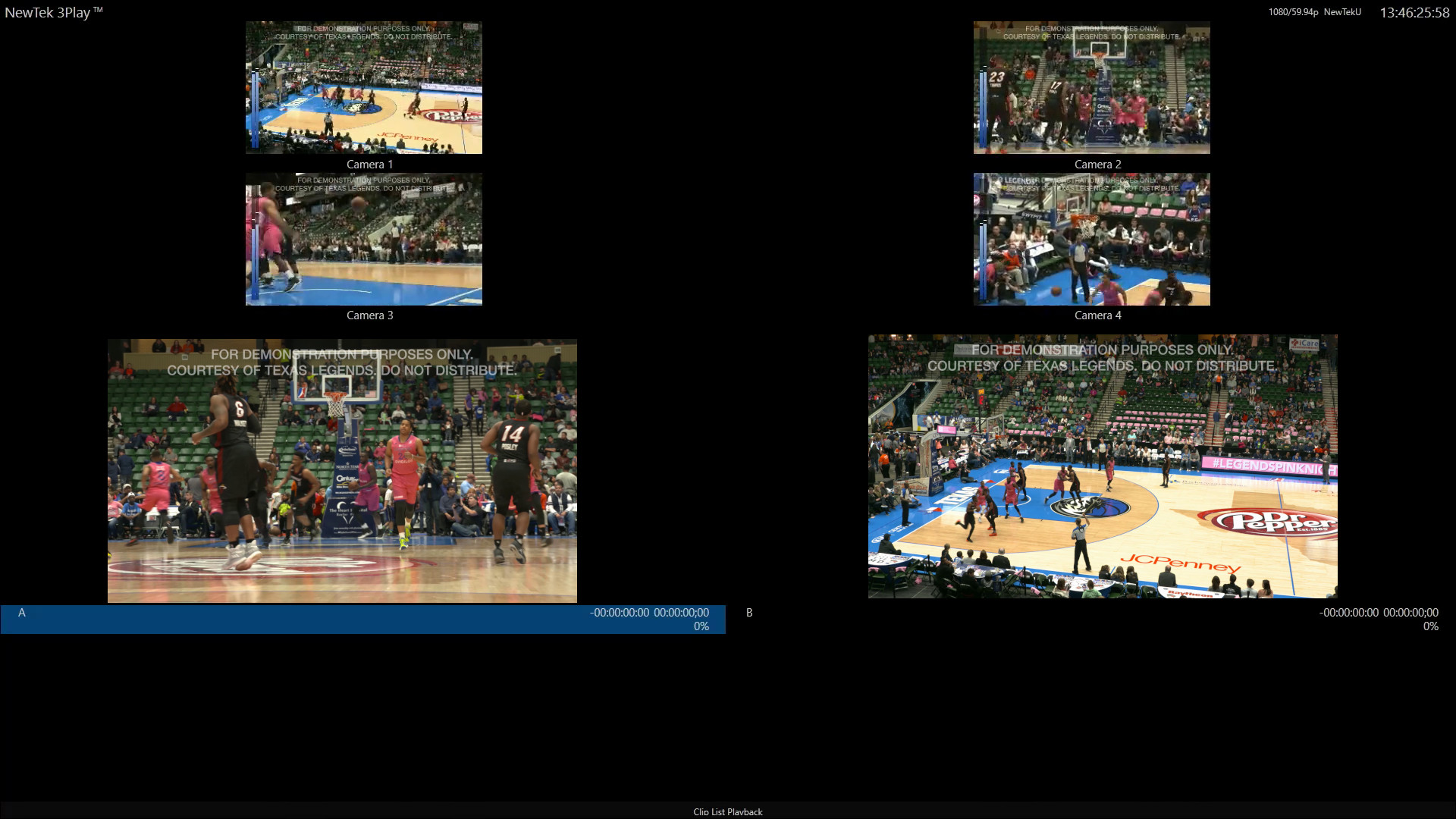

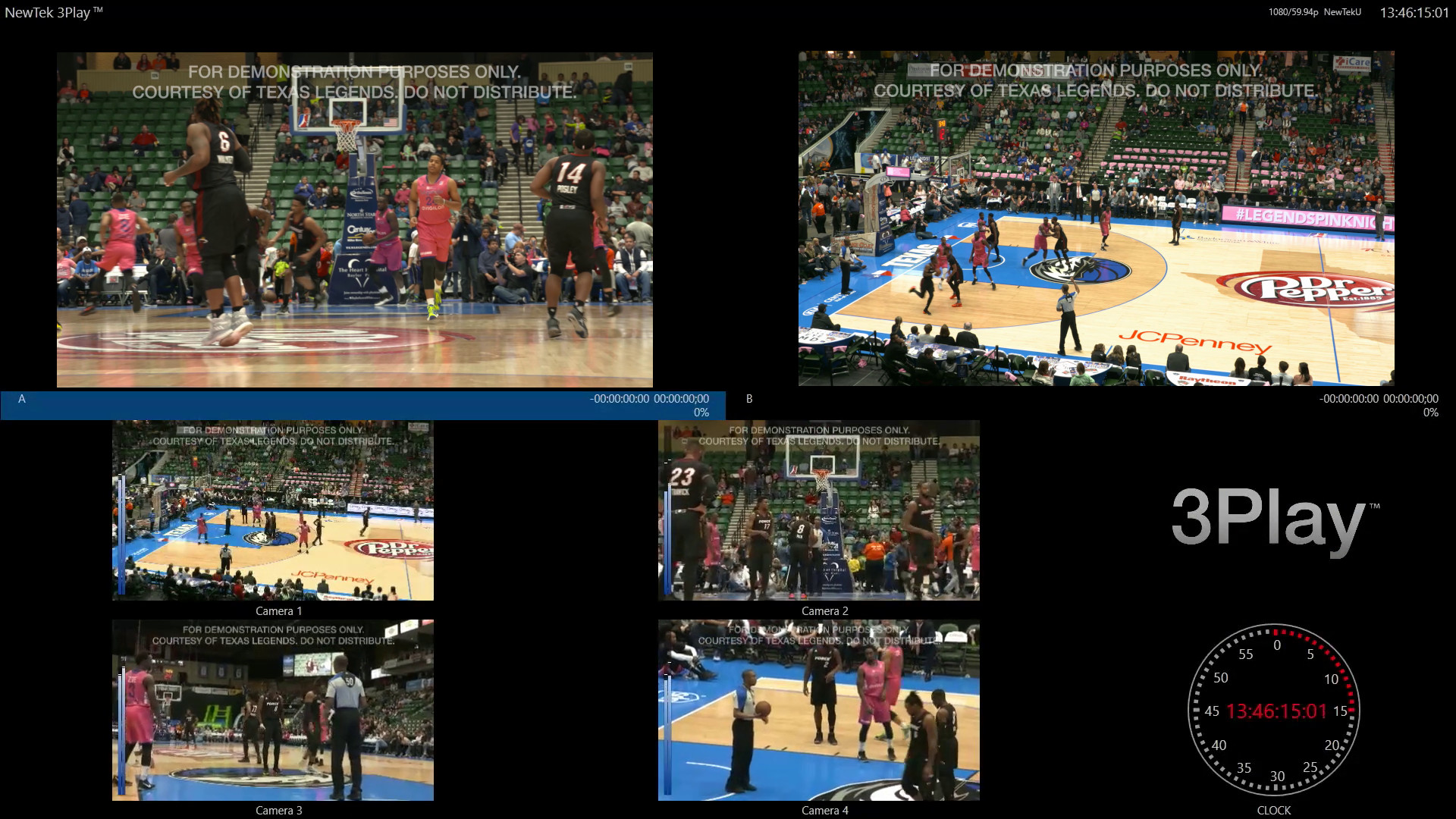

Multiviewer integrat pentru monitorizarea tuturor semnalelor video din sistem
Echipamentele 3Play® dispun de 2 iesiri de multiviewer care pot afisa toate semnalele video necesare productiei (intrarile si iesirile de program pentru cele 2 canale de Replay).
Cele 2 iesiri de multiviewer sunt disponibile si sub forma de semnale NDI, astfel ca ele pot fi vizulalizate oriunde in reteaua NDI, pe orice echipament NDI conectat in aceasta retea.

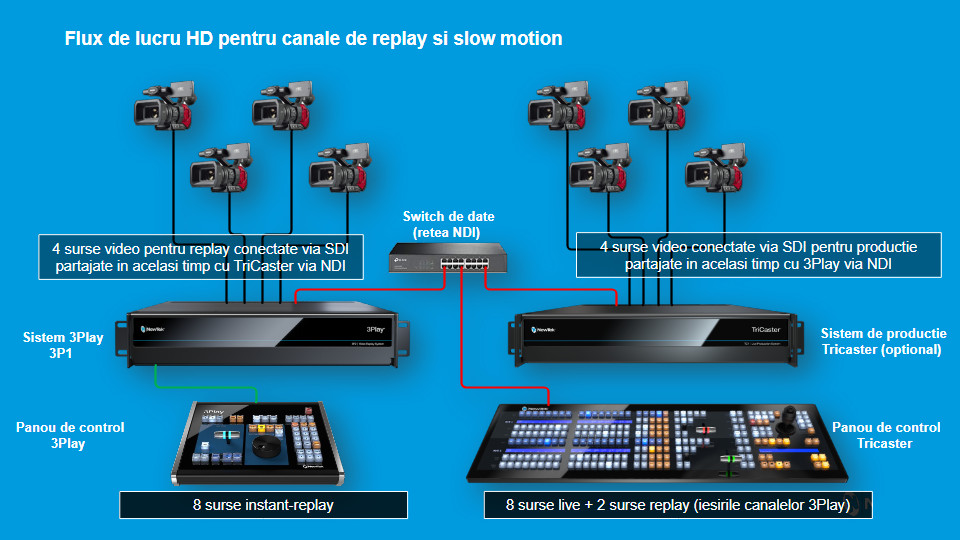

Integrare cu sistemele de productie video Tricaster
Integrarea se manifesta pe mai multe planuri:
- utilizarea in comun a tuturor intrarilor multicamera si a iesirilor de program ale lui 3Play® in Tricaster
- utilizarea oricaror semnale video din Tricaster la intrarile  lui 3Play®
- automatizarea (realizarea de actiuni automate declansate de evenimente interne sau externe intre 3Play® si Tricaster conform necesitatilor productiei video in direct. Actiunile automate pot fi create de catre operatori, fara a fi necesare cunostinte de IT
- 3Play® accepta evenimente de declansare pentru aceste actiuni automate utilizand comenzi via NDI HTTP, GPI, MIDI
- exportul playlist-urilor create in 3Play® pentru redare imediata in player-ele sistemelor de productie Tricaster.

Fluxuri de lucru flexibile care se pot modifica usor in functie de necesitatile specifice ale productiei video

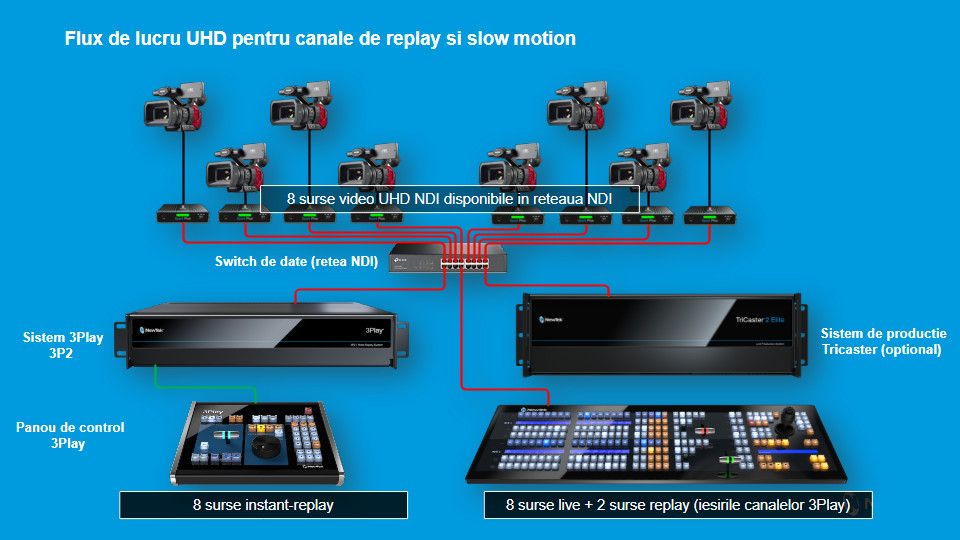

Datorita nucleului nativ NDI, echipamentele 3Play® sunt capabile sa duplice toate intrarile externe precum si iesirile de program SDI si in semnale video IP NDI, astfel ca oricare din aceste semnale video vor fi disponibile oriunde in reteaua NDI.

Utilizarea unei astfel de arhitecturi native NDI atrage dupa sine doua consecinte importante:
- modificarea facila a fluxului de lucru fara a fi necesara o recablare sau cablare suplimentara, toate semnalele video fiind oricand disponibile pentru selectie in reteaua NDI
- Video Re-entry cu delay zero (la conectarea de semnale de iesire inapoi la alte intrari)  – este posibila in NDI datorita nucleului nativ NDI si tehnolgiei software care proceseaza simultan si paralel mai multe semnale (lucru imposibil de realizat din punct de vedere tehnic in sistemele traditionale SDI).

Formate de inregistrare
Sistemele 3Play® Vivid utilizeaza codec-ul SpeedHQ (nativ pentru semnalele NDI High Bandwidth) cu esantionare 4:2:2, timecode si cuantizare audio pe 32 biti. Inregistrarea utilizeaza wrapper-ul .mov (QuickTime).

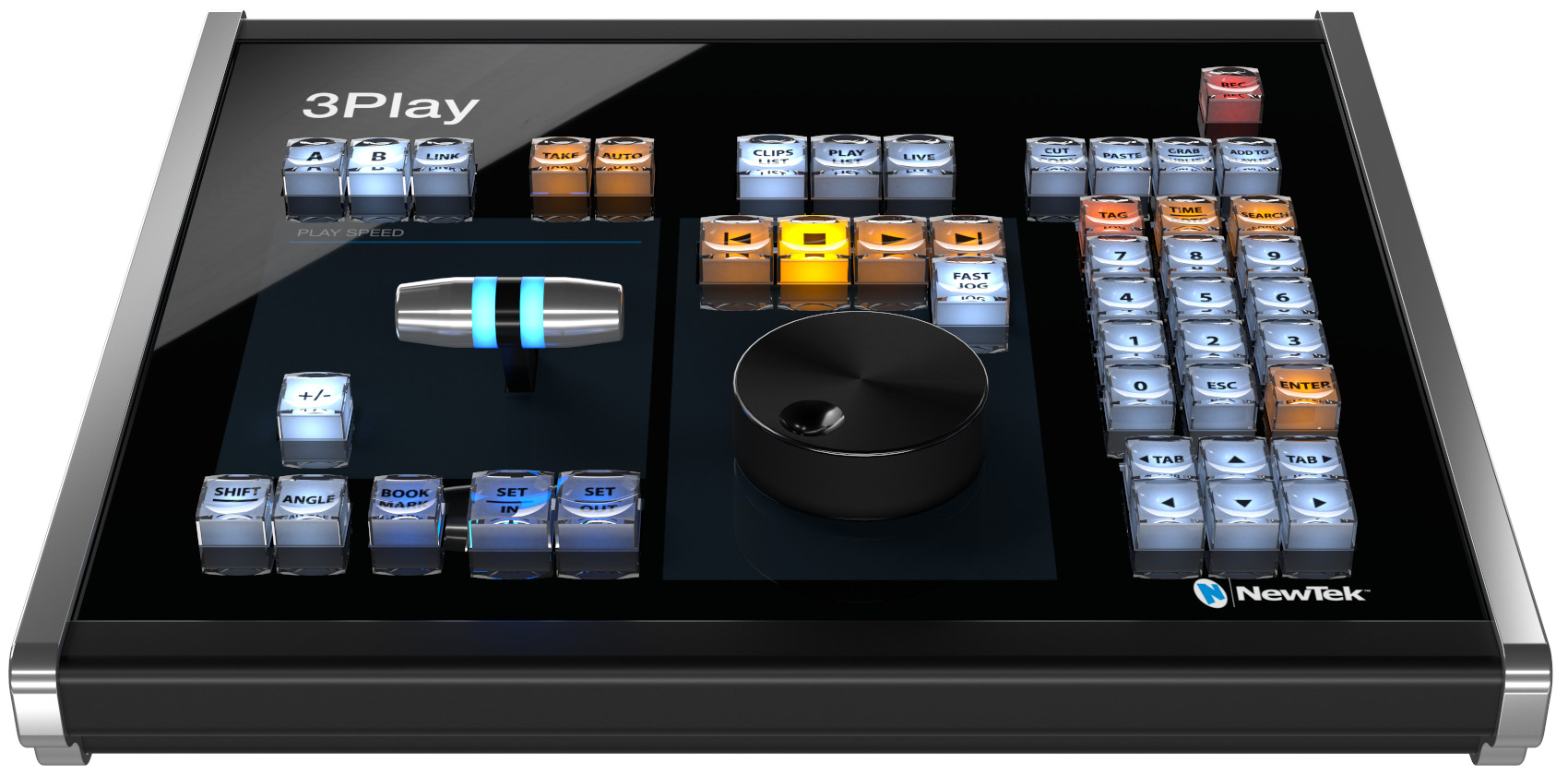

Panoul de control pentru echipamentele 3Play®
Panoul de control este in conformitate cu regulile ergonomice de operare (pozitia si functia butoanelor) din  industria de broadcast oferind vizualizare si reactia rapida care sunt extrem de necesare in timpul operarii unui sistem de Replay.

Concret, organizarea panoului hardware se imparte in mai multe zone bine definite:
- zona de selectie rapida a canalului de Replay controlat (A sau B), butoane Take, Auto, Live, Cut, Copy, Grab
- zona barei de tranzitie (T-bar) pentru efectuarea tranzitiilor manuale
- zona de comutare rapida a unghiurilor multi-camera si setare a punctelor de intrare si iesire pentru clipuri
- zona de control a player-ului care include si contolul de Jog
- zona tastaturii numerice, cautare si selectare rapida a clipurilor
- zona butoanelor de navigatie (sageti, Tab)

Accesul si comanda de la distanta a canalelor de Replay

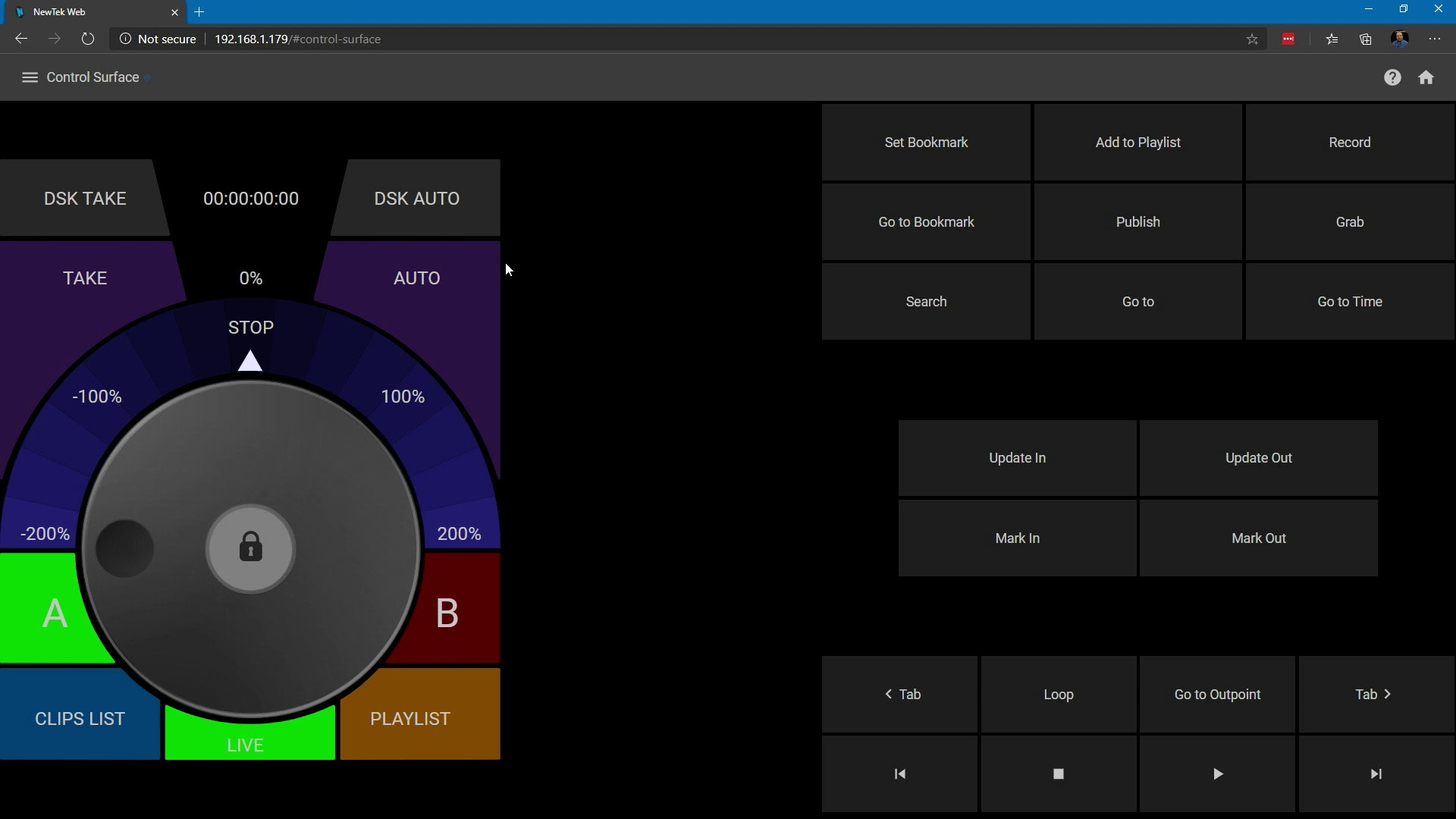

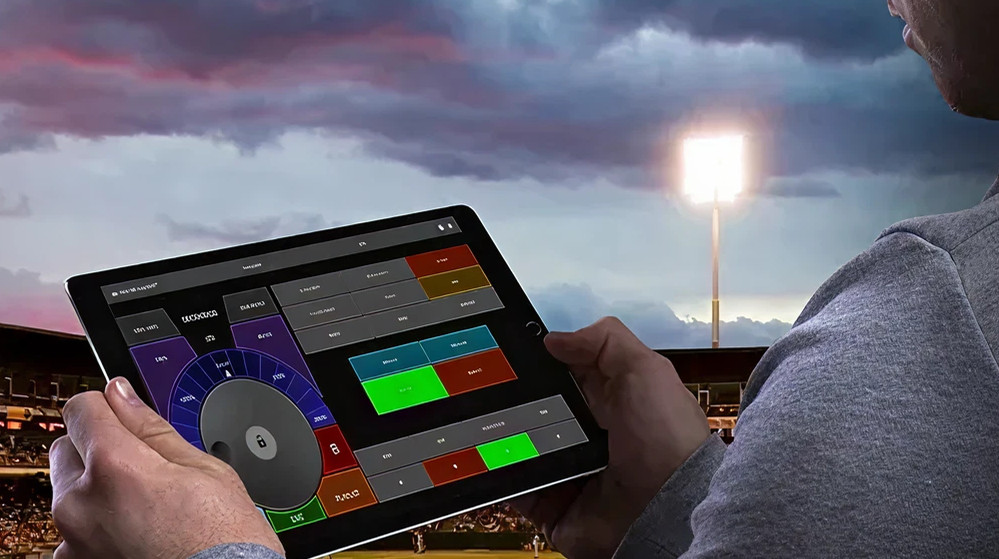

Se poate realiza comanda la distanta de catre operator prin intermediul unor panouri de control personalizabile care pot rula pe orice dispozitiv cu acces web (tableta, laptop, PC). Panourile personalizate (care pot contine butoane de comenzi si ferestre de monitorizare video) se pot configura cu usurinta de catre operatori fara a avea cunostinte de IT.

In plus, interfata grafica de operare poate fi accesata din alta locatie care are acces la reteaua NDI prin aplicatia NDI KVM.
Si panoul de control hardware poate fi instalat si poate functiona intr-o locatie fizica diferita decat locatia in care se afla echipamentul 3Play®.

Domeniu de aplicabilitate
3Play® Vivid este un sistem de replay cu capabilitati complete utilizat in aplicatii care necesita capturarea evenimentului cu un numar mare de camere si productii de rezolutie HD sau UHD:
- productie pentru evenimente sportive
- productie pentru evenimente atletice in universitati
- productie pentru cluburi sportive si realizare de materiale pentru echipa, fani si antrenori
- productie pentru stadioane, arene si alte locatii
- productie evenimente de tip gaming si e-sports
Caracteristici
3Play® Vivid poate lucra cu rezolutie maxima UHD (2160p50 sau 2160p60), inclusiv cu semnale HDR cu urmatoarele caracteristici specifice:
- 2 canale independente de replay cu functionalitate de server video slow-motion
- 8 intrari externe de camera (de rezolutie HD sau UHD) care pot fi utilizate de oricare din cele 2 canale de replay.
Pentru productii HD sunt disponibile pana la 6 intrari 3G-SDI (restul de intrari fiind de tip NDI). Toate toate cele 8 intrari pot fi in de tip NDI.
Pentru productii UHD, 2 intrari pot fi de tip 12G-SDI (restul intrarilor fiind NDI). Toate cele 8 intrari pot fi de tip NDI.
- 2 iesiri de program (PGM si Clean Feed) pentru fiecare canal de replay in parte.
Pentru productii HD, iesirile de PGM si Clean Feed sunt disponibile atat in 3G-SDI cat si in NDI.
Pentru productii UHD, iesirile de PGM sunt disponibile atat in 12G-SDI cat si in NDI.
- 8 canale de inregistrare simultana (HD sau UHD) pentru intrarile externe (sincronizate la nivel de timecode). Inregistrarea se face pe sistemul de stocare local
- cate un etaj DSK (Downstream Keyer) pentru  fiecare canal de replay in parte. DSK-ul este folosit si pentru canalul de grafica Telestrator. Semnalul video provenit de la grafica Telestrator este disponibil distinct ca semnal NDI in reteaua NDI, putand fi utilizat de orice echipament NDI conectat in aceasta retea
- rezolutia sesiunii de lucru de maxim 2160p/60
- capabilitate de utilizare semnale de intrare cu HDR si sesiune de lucru cu HDR
- partajarea playlist-urilor create in timp real cu alte sisteme 3Play® sau cu sistemele de productie Tricaster
- routarea de canale audio (din surse diferite) catre iesirea de program
- Playback Zoom & Tracking – evidentierea unor zone de interes din imagine in timpul redarii
- acces si control la distanta utilizand tehnologia NDI KVM
De retinut
Sistem multicanal de redare incetinita si reluare cu sesiuni de lucru de rezolutii HD sau UHD (inclusiv HDR) cu posibilitatea captarii imaginii de la un numar mare de camere.
Un singur sistem cu capabilitati complete.

Sistemele 3Play® Vivid  impreuna cu orice sistem de productie din gama Tricaster ofera o solutie completa pentru productia de evenimente live la un pret accesibil, utilizand tehnologia software si standardul IP NDI - folosind atat intrari, cat si iesiri NDI (pe langa cele clasice SDI).

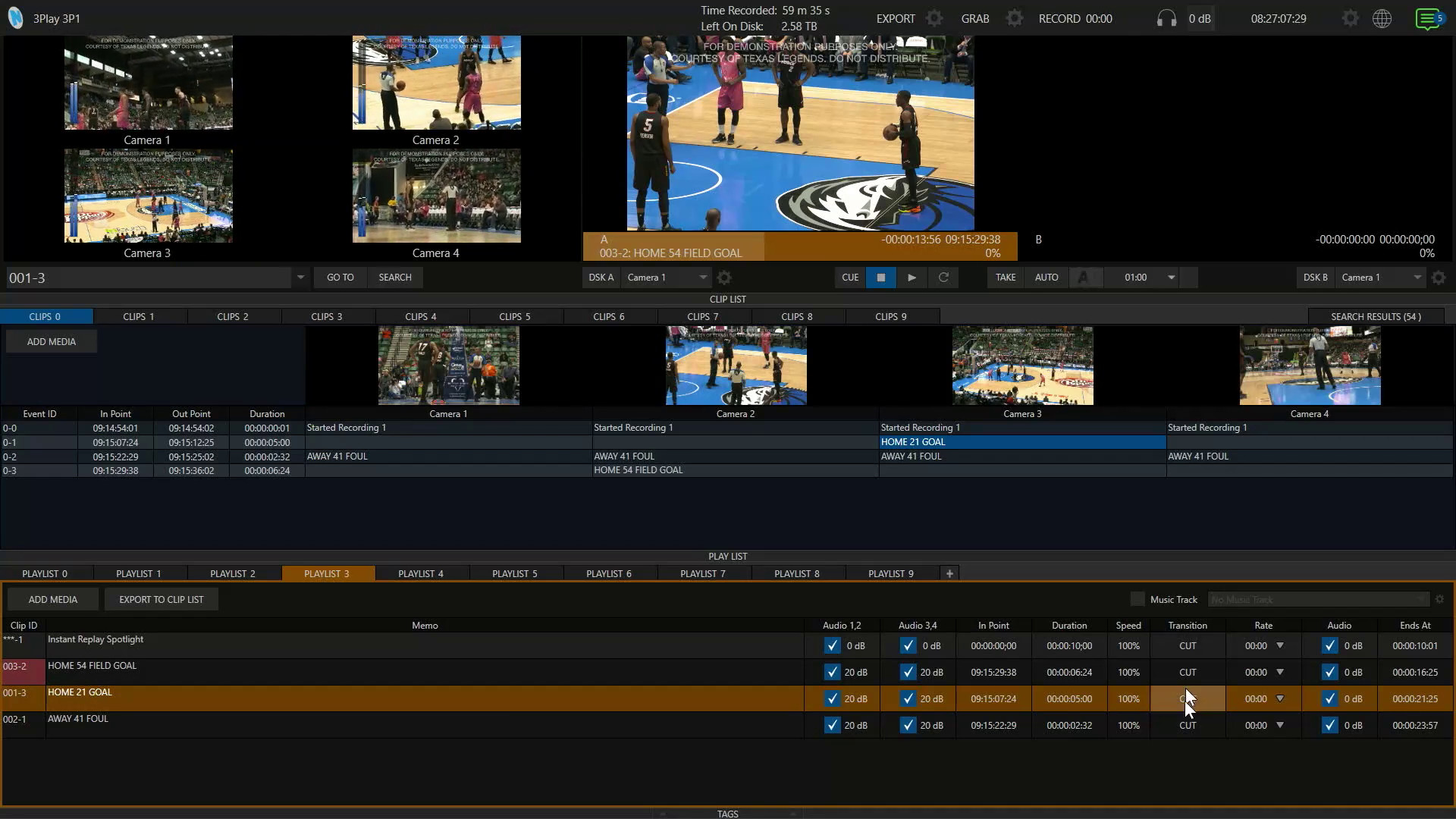

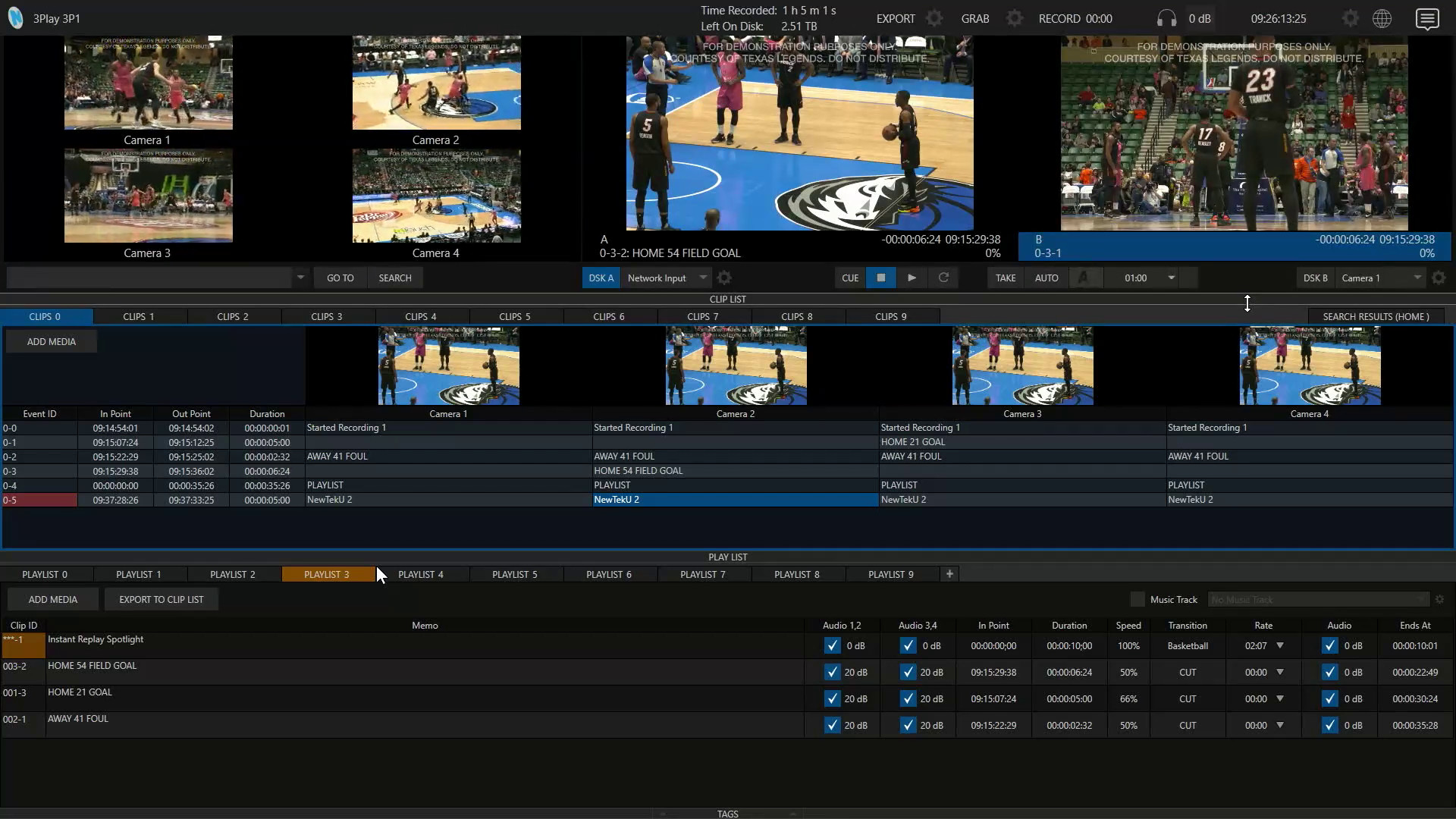

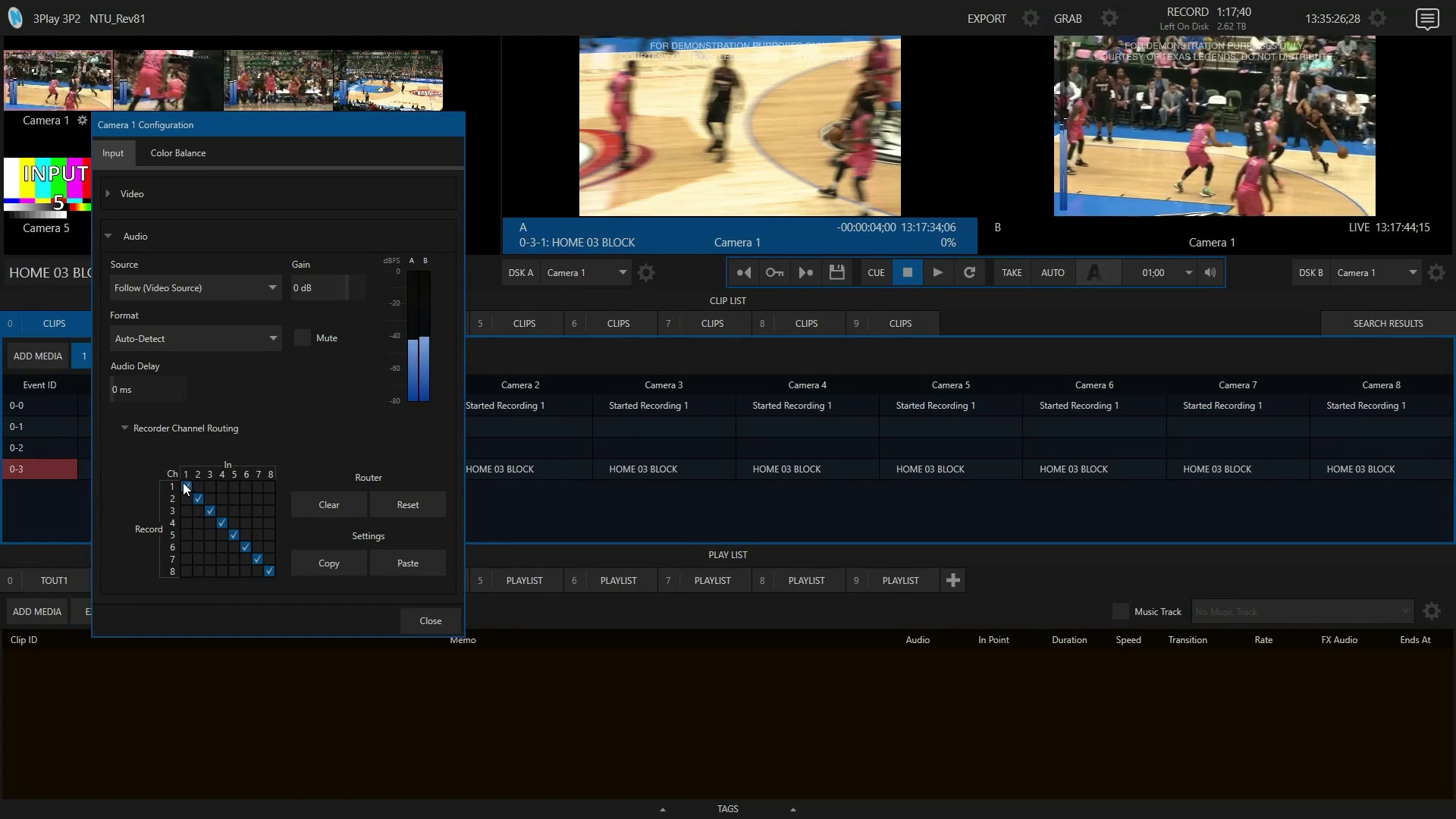

Exemple cu interfata grafica de lucru
